Otomatik Palletizing Sistemi ile PET polyester bantlama otomatik sargı

Otomatik Palletizing Sistemi ile PET polyester bantlama otomatik sargı

Paletleme programı:

A: Kemer Aşırı doz600 mm, yüksekliği 150 mm, ağırlığı 20 kg, 4 katman, kartonla ayrılmış, 12 katmana kadar.

B:Kemer800 mm, 190 mm, ağırlığı 75 kg. 2 kattan 1 kat, karton ayrı, 7 kat.

Robot kolu modeli: JZJ160A-270

Hız: 40 saniyeherbir otomatik paletleme sistemi 2'ye kadar eşleştirebilir.takımlarSekizden biri. PET kemerüretim hattıs.

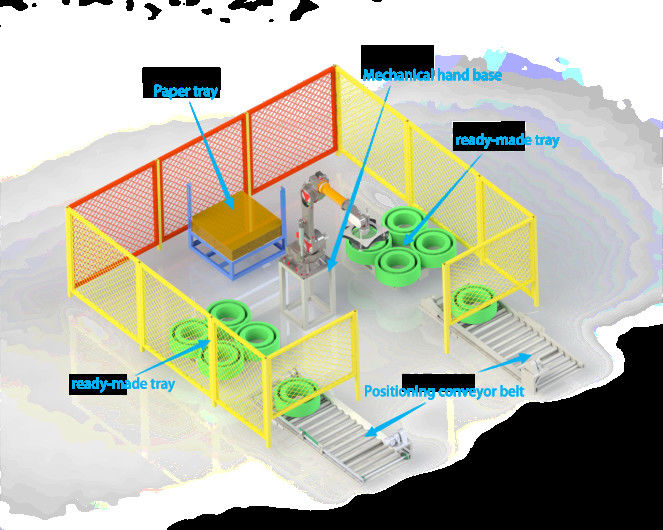

Karton platform boyutları: uzunluk 1240mm x genişlik 1240mm x yükseklik 1500mm

Yerleştirme taşıyıcı bant boyutu: uzunluk 3220mm x genişlik 1170mm x yükseklik 680mm

Robot kolunun tabanı: uzunluğu 700 mm x genişliği 700 mm x yüksekliği 1000 mm

Bitmiş ürün bantın konumlandırma pozisyonuna ulaştıktan sonra, robot kolu bitmiş ürünü bir katman doluncaya kadar palet üzerinde tutar.Robot kol daha sonra karton ürün paletini karton paletten alır ve bitmiş ürün paleti yığılana kadar eylemini tekrarlar.

CQA800F, robot kol kullanımı ile altı, sekiz PET kemer üretim hattından biri için uygundur.

CQA800F'nin kemer sargıcısı, kemerleri doğrudan ekstrüderden paralel olarak sarmak için kullanıldı.

Sistemler, malzeme elle uygulandıktan sonra bağımsız olarak çalışır. Tam otomatik tüm üretim tesisine entegre edilebilirler.

Yapılandırmaya bağlı olarak 9 ~ 32mm genişliğinde.

Bir sarma paket istenen çevreye ulaştığında,birleştirilmiş sargı ile filmle sarılır ve birleştirilmiş taşıma sistemi tarafından sargıdan aşağıya doğru aşağıdaki rulo taşıyıcıya doğru yuvarlanır.Aynı anda yeni bir sarmaşık tüpü magazindan beslenir ve bir sonraki paket tamamen otomatik olarak sarılır.

Makineler sürekli çalışmak için geliştirilmiştir.

Gerçekler ve avantajlar

tam otomatik PET kemer sargı makinesi932 mm, dış paket çapı 820 mm

Otomatik paket taşımacılığı için konveyör sistemi

Otomatik paket ambalajı için film sarma cihazı

Tarif yönetimi ile merkezi giriş terminali

Tam otomatik sarma kağıt çekirdeği ile veya olmadan elde edilebilir

Temel ekipman

DansçıSürekli kemer gerilmesini ve sarma hızını kontrol etmek için kontrolÇift servo motor

Elektronik olarak kontrol edilen, 2 veya 3 noktalı düzme, kemerlerin en az kemer bükülmesi ile

Hızlı bobin değişimi için pnömatik lamella yayma mandrelleri

Koltuk dergisi

Bobbin yatırımı

Otomatik film dağıtıcısı

İki ölçüm modu: ağırlık ve metre

Öntanımlı Ana yapılandırma

1)Motor: Wuxi Xinjie ana motoru 1.5KW, hız oranı: 1:8, Servo motor,

Wuxi Xinjie Traverse motoru: 400W servomotor

2)PLC: Wuxi Xinjie Dokunmatik ekran: Wuxi Xinjie Kontaktor: Schneider

3) Pnömatik bileşenler: solenoid valfi ve basınç ölçümü: Tayvan Yadeke, silindir: Donghao Pnömatik (Wenzhou)

4)Sensörler ve yakınlık ışıkları: Korea Alto Nicks
