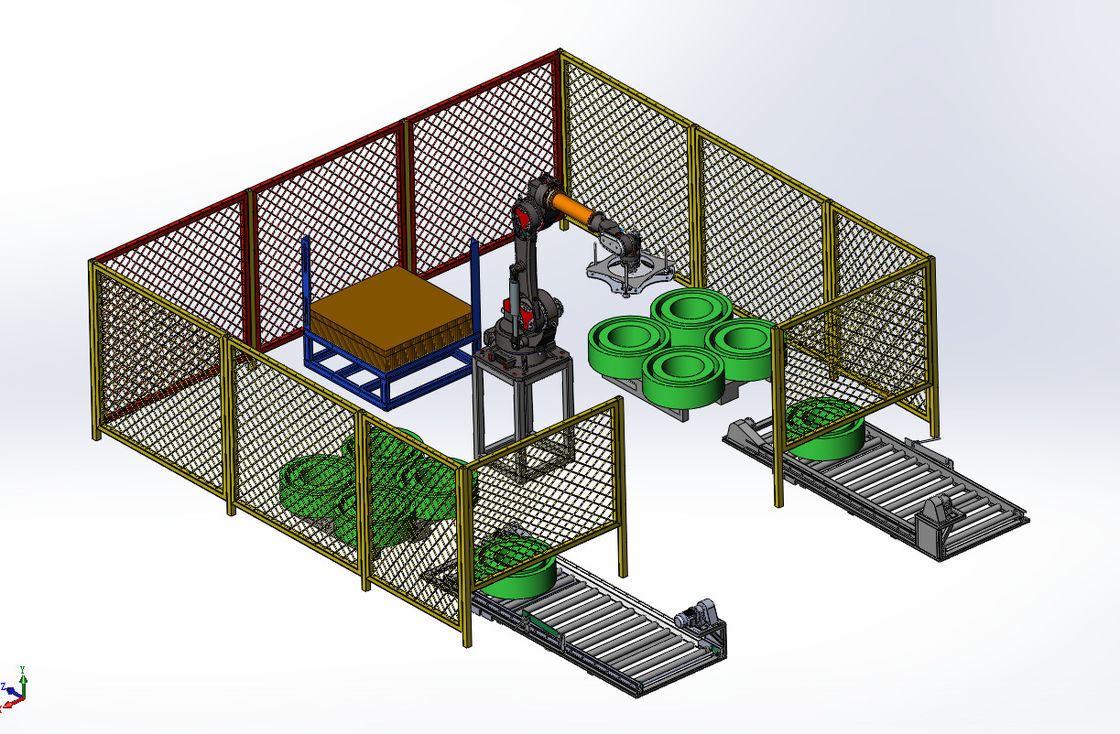

Otomatik Palletizing Sistemi ile PET bantlı sargı sargı makinesi

PET şerit sarma makinesi, otomatik Paletleme Sistemi ile

CQA800F, robot kolu kullanımı ile altıdan bir, sekizden bir PET şerit üretim hattı için uygundur.

Temel ekipman

1. DansçıSabit şerit gerginliğini ve sarma hızını kontrol etmek için kontrol, Çift servo motor
2. Şeritlerin minimum bükülmesiyle hassas, elektronik kontrollü 2 veya 3 noktalı döşeme
3. Hızlı makara değişimi için pnömatik lamella yayıcı mandreller
4. Kılıf magazini
5. Makara deposu
6. Otomatik film dağıtıcısı
7. İki ölçüm modu: ağırlık ve metre

Gerçekler ve avantajlar

1. 9 mm'den itibaren şeritler için tam otomatik PET şerit sarma makinesi32 mm'ye kadar, 8 inç dış paket çapı ile20 mmOtomatik paket taşımacılığı için konveyör sistemi
2. Otomatik paket sarma için film sarma cihazı
3. Reçete yönetimi ile merkezi giriş terminali
4. Tam otomatik sarma, kağıt çekirdeği ile veya kağıt çekirdeği olmadan elde edilebilir
5. Teknik detaylar

CQA800F

  CQA800F'nin şerit sarma makinesi, şeritleri doğrudan ekstrüderden paralel olarak sarmak için kullanılmıştır.

  Malzeme manuel olarak uygulandıktan sonra sistemler bağımsız olarak çalışır. Tamamen otomatik bir genel üretim tesisine entegre edilebilirler. Pet şeritleri sararlar

 9~32mm genişliğinde, konfigürasyona bağlı olarak.  Bir sarma paketi istenen çevreye ulaştığında, entegre sarıcı tarafından film ile sarılır ve entegre taşıma sistemi tarafından sarıcıdan aşağıdaki silindirli konveyöre devrilir. Aynı zamanda magazinden yeni bir sarma tüpü beslenir ve bir sonraki paket tamamen otomatik olarak sarılır.  Makineler sürekli çalışma için geliştirilmiştir. Kompakt tasarım, dar alanlarda bile kullanıma izin verir.

Paletleme programı:

A

: Şerit

OD 600MM, yükseklik 150MM, ağırlık 20KG, 4 katman, karton ile ayrılmış, 12 kata kadar. B: Şerit

O.D. 800MM, yükseklik 190MM, ağırlık 75KG, 2 katman, karton ile ayrılmış, 7 kata kadar.Robot kolu modeli: JZJ160

A-270Hız: 40 saniye her

rulo, otomatik bir paletleme sistemi 2'ye kadar eşleşebilir takım sekizden birPET şerit üretim hattı s.Karton platform boyutları: uzunluk 1240mm x genişlik 1240mm x yükseklik 1500mmKonumlandırma konveyör bant boyutu: uzunluk 3220mm x genişlik 1170mm x yükseklik 680mm

Robot kolu tabanı: uzunluk 700mm x genişlik 700mm x yükseklik 1000mm

Bitmiş ürün konveyör bandının konumlandırma pozisyonuna ulaştıktan sonra, robot kolu bitmiş ürünü palete alır ve bir katman dolana kadar devam eder. Daha sonra robot kolu, karton bitmiş ürün paletini karton paletten alır ve bitmiş ürün paleti istiflenene kadar eylemi tekrarlar.
