Polyester PET STRAPPING sargı/kağıt örgü MAX80KG otomatik paletleme sistemi ile kullanılan bobine uygun

Polyester PET ŞERİT SARMA/SARICI MAX80KG bobin başına, otomatik paletleme sistemi ile uyumlu

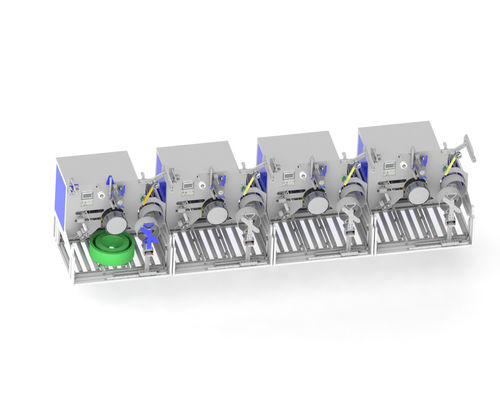

Otomatik pet şerit sarıcı CQA800F

Özet

  CQA800F, robot kolu kullanımı ile altıdan birine, sekizden birine PET şerit üretim hattı için uygundur.

  CQA800F'nin şerit sarıcısı, ekstrüderden doğrudan paralel olarak şeritleri sarmak için kullanılmıştır.

  Malzeme manuel olarak uygulandıktan sonra sistemler bağımsız olarak çalışır. Tamamen otomatik genel üretim tesisine entegre edilebilirler. Yapılandırmaya bağlı olarak 9~32mm genişliğinde PET şeritleri sararlar.

  Bir sarma paketi istenen çevreye ulaştığında, entegre sarıcı tarafından film ile sarılır ve entegre taşıma sistemi tarafından sarıcıdan aşağıdaki rulo konveyöre doğru eğilir. Aynı zamanda magazinden yeni bir sarma tüpü beslenir ve bir sonraki paket tamamen otomatik olarak sarılır.

  Makineler sürekli çalışma için geliştirilmiştir. Kompakt tasarım, dar alanlarda bile kullanıma izin verir.

Gerçekler ve avantajlar

1. 9 ila 32 mm'lik şeritler için, 820 mm'lik dış paket çapına sahip tam otomatik PET şerit sarıcı
2. Otomatik paket taşımacılığı için konveyör sistemi
3. Otomatik paket sarma için film sarma cihazı
4. Reçete yönetimi ile merkezi giriş terminali
5. Tamamen otomatik sarma, kağıt çekirdekli veya çekirdeksiz olarak elde edilebilir

Teknik detaylar

Temel ekipman

1. Sabit şerit gerginliğini ve sarma hızını kontrol etmek için dansör kontrolü, Çift servo motor
2. Şeritlerin minimum bükülmesiyle hassas, elektronik olarak kontrol edilen 2 veya 3 noktalı döşeme
3. Hızlı makara değişimi için pnömatik lamella yayıcı milleri
4. Kovan magazini
5. Makara deposu
6. Otomatik film dağıtıcı
7. İki ölçüm modu: ağırlık ve metre

PET şeritOtomatik Paletleme Sistemi

Paletleme programı:

A: Şerit OD 600MM, yükseklik 150MM, ağırlık 20KG, 1 kat 4, karton ile ayrılmış, 12 kata kadar.

B: Şerit O.D. 800MM, yükseklik 190MM, ağırlık 75KG, 1 kat 2, karton ile ayrılmış, 7 kata kadar.

Robot kolu modeli: JZJ160A-270

Hız: Rulo başına 40 saniye, otomatik bir paletleme sistemi, 8 PET şerit üretim hattından 2 setine kadar eşleşebilir.

Karton platform boyutları: uzunluk 1240mm x genişlik 1240mm x yükseklik 1500mm

Konumlandırma konveyör bant boyutu: uzunluk 3220mm x genişlik 1170mm x yükseklik 680mm

Robot kolu tabanı: uzunluk 700mm x genişlik 700mm x yükseklik 1000mm

Bitmiş ürün konveyör bandının konumlandırma pozisyonuna ulaştıktan sonra, robot kolu bitmiş ürünü bir kat dolana kadar palete alır. Daha sonra robot kolu, karton bitmiş ürün paletini karton paletten alır ve bitmiş ürün paleti istiflenene kadar işlemi tekrarlar.
